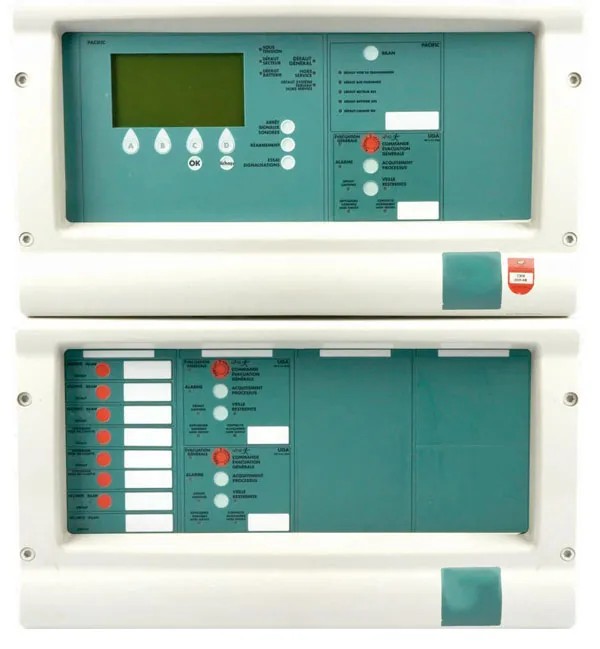

Rack n°n+1 comprenant 16 US/UCMC - intégrant le rack n°1 de base

Le Centralisateur de Mise en Sécurité Incendie (CMSI) Pacific permet la gestion du Système de Mise en Sécurité Incendie (SMSI) d’un S.S.I. de catégorie A avec Equipement d’Alarme (EA) de type 1, modulaire autoadressable, autorisant 256 fonctions (UGA/IGH, désenfumage, compartimentage ou arrêt technique). Les matériels déportés (module réf: MDA4) sont raccordés et communiquent avec le tableau central via des voies de transmission “rebouclées”. Le CMSI Pacific innove au niveau de la gestion des Alimentations Electriques Extérieures (AES.). Les matériels déportés sont alimentés localement par une AES par l’intermédiaire d’une carte gestion d’alimentation MEAE qui permet le bouclage de l’alimentation sans perdre de zone de sécurité en intégrant au maximum 16 MDA4 par boucle d’alimentation. _x000B_Chaque matériel déporté dispose d’une électronique capable d’isoler si nécessaire une section de ce réseau soumise à un court-circuit. Le CMSI Pacific possède une EAE intégrée (EN54-4 A2) et EAES (EN 12101-10) servant uniquement à alimenter l’unité de signalisation du CMSI, les UCMC et la gestion de la communication avec les MDA4. L’électronique des MDA4, des MDLO, des MEAE et la puissance des DCT est alimentée par une alimentation externe de type AES/EAES ou une alimentation standard pour les DAS à rupture. Le système de mise en réseau AVISO LOOP offre la possibilité de faire communiquer plusieurs centrales ECS Baltic et CMSI Pacific Finsecur. Toutes les variantes d’ECS Baltic et de CMSI Pacific sont compatibles avec le réseau AVISO LOOP._x000B_Le réseau AVISO LOOP peut accueillir et gérer jusqu’à 32 centrales ECS Baltic et CMSI Pacific sans distinctions de variantes. La liaison entre centrale est basée sur une liaison MODBUS RS485.
