Description :

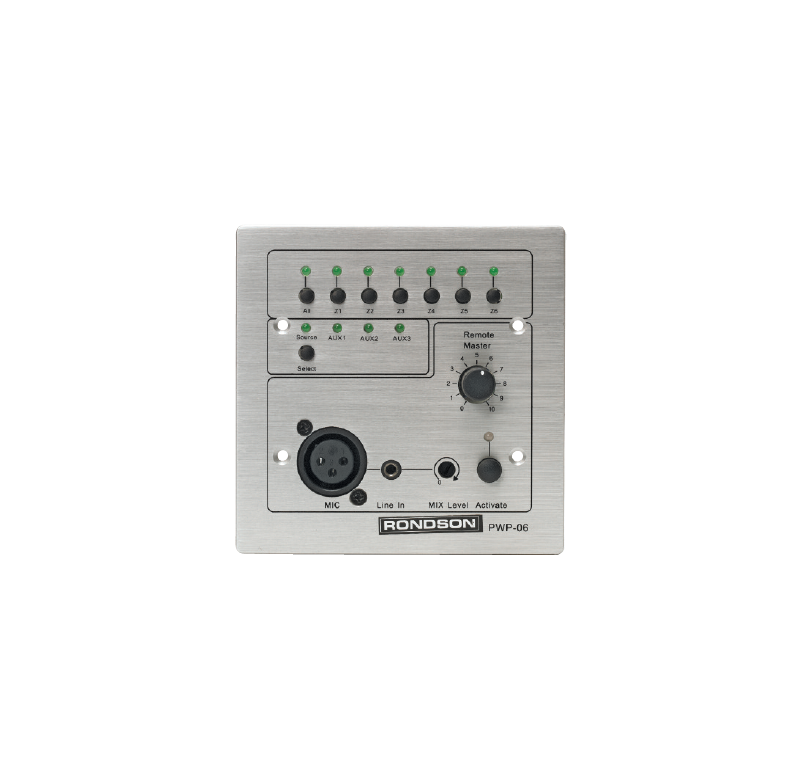

La PM-06 est une platine murale de commande 6 zones multi communications qui peut être reliée à l’AM 240 6/6.
Elle permet la sélection de la zone, de l’entrée musique et le réglage de volume de l’AM 240 6/6.
Il est possible de brancher un microphone et une source musicale externe pour l’Am 240 6/6.
Les prises RJ 45 sont utilisées pour faciliter les branchements du système.
Caractéristiques :
• La PM-06 est une platine de commande multi communications.
• Elle peut commander les zones, les entrées signal sources AUX
1 – 3 de l’AM 240 6/6
• La télécommande de réglage de volume permet d’adapter le niveau de sortie signal de l’AM 240 6/6
• Elle possède une prise ligne pour signal d’entrée musique
• Entrée microphone symétrique pour effectuer un appel depuis la platine
• Les entrées ligne et microphone peuvent être mixées, réglage de volume pour ajuster le niveau du signal
• La platine PM-06 ne peut fonctionner que lorsque le commutateur BGM de l’AM 240 6/6 est sur la position « REMOTE ».
| CARACTÉRISTIQUES | PM-06 |
| Entrée Micro |
XLR, 1 mV/600 symétrique |
| Bande passante MICRO |
100 – 15000 Hz |
|
Distorsion harmonique MICRO |
<1% |
|
Entrée LINE IN |
Mini Jack 3,5 mm, 10 K, 200 mV, asymétrique |
|
Bande passante LIGNE |
60 – 18000 Hz |
|
Distorsion harmonique MICRO |
<1% |
|
Niveau de sortie |
1 V rms |
|
Boutons de commande |
ALL : 1 inter tactile Z1 - Z6 : 6 inters tactiles Sélection source/AUX : 1 inter tactile |
|
Réglage de volume |
Télécommande MASTER : 1 potentiomètre VR Niveau mix. : 1 potentiomètre VR |
|
Inter d’activation |
1 bouton poussoir |
|
Voyants |
All et zones : 7 voyants VERTS Source/AUX : 4 voyants VERTS Fonctionnement : 1 voyant BLEU |
|
Sortie |
1 x RJ45 |
|
Température de fonctionnement |
-10° à 45 ° C |
|
Fixation |
Par 4 vis |
